Exemplos práticos do programa 5S nas empresas

Exemplos práticos do programa 5S nas empresas

Neste artigo vou colocar alguns exemplos práticos do programa 5S nas empresas.

A finalidade é mostrar visualmente como deve ser feito um programa 5S.

Então temos até agora colocado vários artigos, mas com explicação textual.

Veja alguns artigos sobre o Programa 5S, clique nos links.


O artigo:

Seiri Seiton o inicio do 5S

Neste artigo falamos sobre as duas primeiras etapas do Programa 5S

O Seiri Senso de utilização

Também chamado de Senso de seleção e separação

O Seiton Senso de organização

Também chamado de Senso de ordenação


O artigo:

A manutenção do programa 5S com SEISSOU SEIKETSU SHITSUKE

Onde falamos das três etapas subsequentes.



O Seissou o Senso de Limpeza

Também chamado de 5S Seiso

Seiketu o Senso de Padronização

Também chamado de Senso de Higiene ou Senso de Saúde e higiene

Shitsuke senso de autodisciplina

Já falamos que 5S shitsuke também é chamado de Senso de Hábito no Japão


Apesar da boa fundamentação teórica e pratica destes artigos sobre o programa 5S

Portanto achamos que exemplos práticos e visuais irá facilitar o entendimento do programa 5S nas empresas.

Decidimos então fazer este artigo mostrando algumas imagens de programa 5S nas empresas.

Assim como dizem: “Uma imagem vale por mil palavras.”

Dai esses exemplos são provenientes de empresas japonesas que têm o programa 5S como uma das atividades de qualidade mais relevantes.

Assim elas acompanham o lema: “Fácil de retirar Fácil de devolver”


Vejam explicação sobre o lema acessando o artigo:

“Seiri Seiton o inicio do 5S”


Abaixo mostramos exemplos de como armazenar para facilitar procura e retirada das peças

Sem esquecer a rotina de devolução ao seu local correto de modo rápido.

Que é o objetivo do lema.

Vamos aos exemplos!


Armazenamento de chaves, ferramentas e peças na área fabril

Exemplo de armazenamento de grandes quantidades de peçasprograma 5S nas empresas estante-com-placas-identificando-as-peças-e-em-cima-placa-de-identificação-para-o-tipo-de-peça

Estante com plaquetas identificando o local de cada peça, claro que cada peça também tem a identificação correspondente.

Acima da estante há placas maiores identificando o tipo de peças que estão ali armazenadas.

O local é feito para ergonomicamente fácil de retirar as peças






programa 5S nas empresas Gaveteiro-com-gavetas-com-identificação-externa-do-conteudo-e-internamento-cores-para-diferenciar-utilização-das-peçasExemplo de um gaveteiro com peças armazenadas internamente

Externamente há plaquetas identificando o conteúdo de cada gaveta.

E a identificação tem o nome e código das peças.

Também internamente o local das peças estão separadas por chapas.

Em cada local tem a identificação de cada peça correspondente.

Atenção para o local de colocação pintada em cores laranja, branca para identificar o tipo de utilização

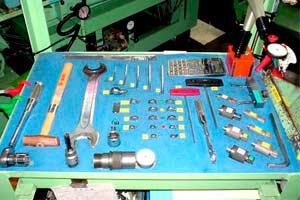

programa 5S nas empresas mesa-com-formas-(buraco-na-espuma)-para-colocar-ferramentas-Facil-de-retirar-Facil-de-colocarExemplo de mesa com Instrumentos, ferramentas e chaves.

A mesa está próxima à máquina para uso do operador.

Assim cada instrumento, ferramenta e chave tem um local para ser armazenado.

E foram feitos buracos numa espuma com a forma correspondente de cada um.

A fim de evitar que sejam colocados em qualquer local.

Fácil de procurar e retirar

Então colocados num mesmo local torna-se um habito.

Fácil de devolver

O local está identificado.

Assim como é o mesmo local torna-se um habito.




programa 5S nas empresas forma-correta-de-armazenar-instrumento-de-mediçãoExemplo de armazenamento correto de instrumento de medição

Forma correta de armazenar instrumento de medição.

No caso micrometro e paquímetro.

E este armazenamento tem a finalidade de proteção ao instrumento.

Assim colocado da forma acima dificulta qualquer dano.

E o local é feito de madeira com forma para ser colocado de forma correta.

Assim a madeira não acarreta dano ao instrumento.

Enfim a regra é retirou e usou deve devolve-lo imediatamente ao seu local correspondente.




Exemplo de colocar ferramentas o mais próximo ao operador

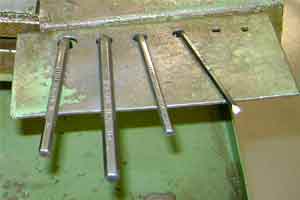

programa 5S nas empresas forma-de-colocar-chave-allen-colada-a-maquina-e-proximo-ao-operador

Um exemplo de como colocar chave tipo allen próxima ao operador

Com uma chapa com furos com medida correspondente é soldada à maquina

Assim o operador não precisa se movimentar para pegar a chave.

Mas apesar disso este caso tem um erro.

Você saberia dizer?

Se sim, coloque no campo comentários abaixo deste artigo




Exemplo de como armazenar peças diminutas a fim de evitar perda

programa 5S nas empresas peças-pequenas-colocadas-em-local-identificado-e-evitar-perda

Peças diminutas armazenadas num plástico com furos para serem colocadas cada peça.

Portanto há placas identificando cada peça

Deste modo evita-se também a perda destas peças diminutas.

Mas se não for obedecida a regra “usou devolveu ao seu local” não dá certo.




Armazenamento e controle de produção na área fabril

programa 5S nas empresas estante-identificando-as-peças-à-terminar-hoje-(lista-vermelha)-e-as-terminar-amanhã-sem-lista-vermelha-ao-lado-em-japones-também-identificandoExemplo usando uma estante

Armário de peças de produção

Tem peças com prazo de termino para hoje e com prazo para amanhã

E peças com termino hoje colocadas identificada em vermelho, 3 estantes

Assim com prazo para amanhã sem cor e tem plaqueta em branco com identificação

Atenção para as caixas verdes nos pés do armário para coletar óleo.

Assim uma solução ambiental e de limpeza do local.


programa 5S nas empresas separação-na-mesma-caixa-de-peças-à-usinar-e-as-peças-terminadas-atenção-nas-setasExemplo usando uma caixa de peças em caso de pouca quantidade de peças

Solução para colocar peças de produção a processar e as processadas.

As colocadas à esquerda são as peças a processar.

Assim a direita as já processadas.

E tem uma plaqueta amarela identificando o lado das processadas.

Preste atenção nas setas.


Organização de 5S no escritório

Exemplo de estante com documentosprograma 5S nas empresas estante-com-pastas-identificadas-numericamente-e-o-local-na-estante-com-a-numeração-correspondente-Facil-de-retirar-Facil-de-colocar

Estante com pastas de documentos identificadas externamente com:

  • Nome do documento
  • Numeração sequencial

E que corresponde ao local onde deve ser colocado.

Um outro detalhe é a cor que envolve a numeração:

  • Em cima é um tipo de documento com a cor vermelha.
  • Abaixo pastas com numeração com a verde.

programa 5S nas empresas estante-com-pastas-identificadas-numericamente-e-o-local-na-estante-com-a-numeração-correspondente-Facil-de-retirar-Facil-de-colocarEstante com coisas variadas

Organização mais simples do programa 5S.

Uma estante com materiais de escritório.

Assim delimitou as áreas com fita amarela.

E identificou a frente com placa branca com o nome da peça

Mas uma crítica é o tamanho da área delimitada, sobrando muito espaço ocioso.


Conclusão

Mostramos alguns exemplos práticos de do programa 5S nas empresas.

E na medida do possível mostramos variadas situações que ilustram como fazer o programa 5S.

Em outros artigos mostraremos mais exemplos práticos.

Caso tenha interesse e queira receber avisos, inscreva seu e-mail no campo “Receba novas DICAS do Blog!”

Espero ter ajudado, mais duvidas ou comentário que queira fazer coloquem no campo Comentários abaixo.

2 comentários em “Exemplos práticos do programa 5S nas empresas”

  1. No caso da foto com erro, as pontas podem causar um acidente com o operador, o certo seria, que tivesse algo cobrindo-as, como uma proteção para ferramentas!!

    1. Olá Maria, bem observado! As ferramentas oferecem perigo ao operador.
      Mas existe um erro de 5S, as ferramentas não estão em ordem de tamanho e nem os furos dizem que é para colocar ali.
      O certo seria estarem em ordem de tamanho e nos furos ter identificação do tamanho (diametro) da ferramenta, no caso chave allen.
      Nos furos deviam ter identificação 10, 8, 6, 5 , 4, 3 por exemplo na ordem e as ferramentas colocadas nos seus devidos furos.
      Sendo assim, apos certo tempo o operador poderá devolver a ferramenta sem erro, rapido e sem ter muita atenção.
      Obrigado pelo seu comentario, agradeceremos se tiver mais comentarios, até breve
