Como fazer Gráfico de Pareto de modo prático no Excel

Como fazer Gráfico de Pareto de modo prático no Excel

Neste artigo explicaremos coo fazer Gráfico de Pareto no Excel.

Disponibilizamos mais abaixo Download do modelo de Pareto, para você fazer uso


Veja outros artigos relacionados, cliquem abaixo:

“Passo a passo de como fazer um Gráfico de Pareto manualmente

“Como usar as 7 Ferramentas da Qualidade”

“As 7 Ferramentas da Qualidade”

“Como fazer a estratificação de dados na resolução de problemas”


Como fazer Gráfico de Pareto

Mostrarei como fazer Gráfico de Pareto (パレート図, lê-se PARETO-ZU) com um resultado de Gráfico igual ao que devia ser feito e como os japoneses  fazem.

O Excel disponibiliza um modelo de Gráfico de Pareto que não é realmente o Gráfico de Pareto feito originalmente, pelo menos o feito pelos japoneses.

A Microsoft retirou este modelo no Excel mais recentemente, você só encontra este modelo no Excel antigo.

Os japoneses ao mostrar o Gráfico de Pareto, nas apresentações de CCQ, eram montados manualmente no Excel usando alguns recursos.

Mostrarei como isso é feito no Excel.




Download de Modelo de Pareto

Inicialmente faça Download do Modelo de Pareto e este será usado abaixo, clique abaixo para fazer o Download:

Download de Modelo de Grafico de Pareto


Você fez o Download do Modelo, acompanhe agora o passo a passo para construir o Grafico de Pareto usando este Modelo.

1) Modifique a tabela do Modelo de Pareto.

  • Se tiver mais dados, inclua linhas da tabela
  • Menos dados, exclua linhas da tabela
  • Altere as formulas da coluna % para acertar as %
  • Na penúltima linha deve dar 100%.

Dados no Excel

2) Veja se ficou como na figura abaixo.

inserindo gráfico de barra

3) Clique com botão direito no meio do gráfico

  • Clique em “Selecionar Dados…”
  • Surge janela abaixo:

Janela selecionar dados

4) Em “Rótulos do Eixo Horizontal”, clique em Editar

  • Surge a seguinte tela

Rótulos do eixo

5) Selecione a coluna das marcas dos carros, conforme abaixo

Selecione a coluna carros

6) Clique em OK, já modifica os dados da janela “Rótulos do Eixo Horizontal”

Rótulos do Eixo Horizontal

7) Na janela “Entradas de Legenda”, selecione o item “quant” e clique em Editar.

Editar série

8) Em “Nome da série:”, clique no ícone Botão , e selecione a célula “quant”,

nome da série

9) Dê [ENTER] E surge novamente a janela “Editar Serie”,

figura9

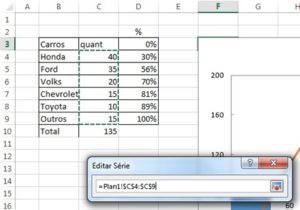

10) Clique no ícone Botão e selecione a coluna com os valores da quantidade

Editar série

11) Dê [ENTER] E surge novamente a janela “Editar Serie”,

Editar série

12) Clique em OK, e volta a janela Selecionar Fonte de Dados, mas com a quantidade já configurada.

Selecionar fonte de dados

13) Repita o processo desde o item 7, para %

coluna porcentagem

Editar série

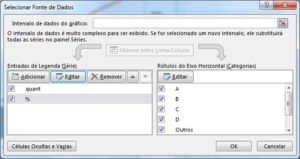

14) No final voltamos a janela “Selecionar Fonte de Dados”, mas com tudo configurado

Selecionar fonte de dados

15) Clicando em OK, o gráfico surge atualizado, em seguida selecione com o botão direito o eixo da quantidade, surge o menu abaixo

Surge o grafico

16) Selecione Formatar Eixo… e mude o valor no campo máximo de 200 para 135, e está pronto o gráfico.

Mudar valores

Obs: Mude o título do gráfico de “Modelo” para por exemplo “Carros”, ou qualquer outro título que melhor mostre a finalidade do levantamento

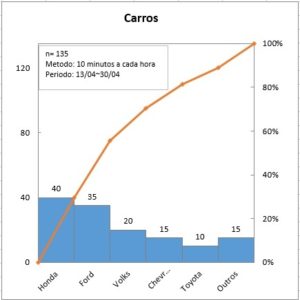

17) É recomendado também incluir no gráfico como abaixo alguns dados do levantamento, tais como total da amostragem, método, período.

Como fazer Gráfico de Pareto

Obs: formate o gráfico (clique no canto, mantenha o mouse pressionado e puxe) para que fique quadrado como na figura acima.

Termina aqui a explicação de como fazer o Gráfico de Pareto no Excel.

Este modelo é igual ao que era inicialmente elaborado pelos japoneses, mesmo quando ainda não existia o Excel.

Se ainda ficou alguma dúvida, deixe um comentário que tirarei sua dúvida.
